CMI8888搭載SC808からI2Sをインターセプト(2)

2020/11/15

カテゴリー » PinkFaun-i2s関連

2020/11/1の記事からの続報...
aim製 PCI-Express接続オーディオカード CMI8888チップを搭載 SC808から
I2S出力可能に改造は出来たらしいのですがなぜかMPD絡みだと動作しない(悲)
で...原点に戻って本家のPinkFaunのカードの基板パターンをちょっと解析してみました。
この結果を踏まえてaim製SC808サウンドカード基板上の WM8741 DACへのI2S入力ピンが果たして
PinkFaun製のカードと一致するのかどうか？
そこから再スタートかなぁ...
独り言...EEPROMで特別なコントーロールしている様だとアウトだな。

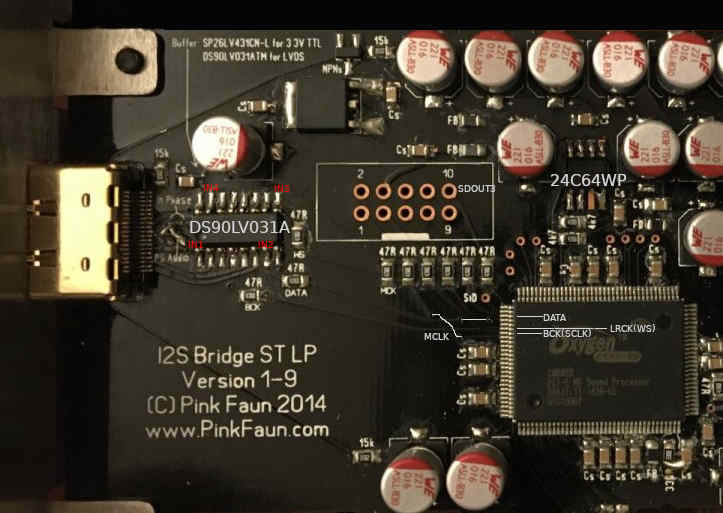

PF-I2S-1

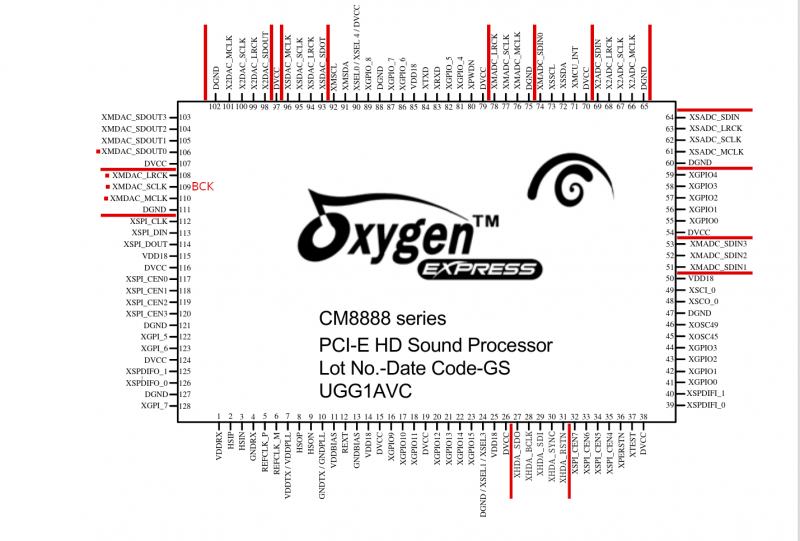

CMI8888

参考リンク：http://kkuma.mydns.jp/ppBlog/index.php?UID=1604162225

— posted by くま at 12:44 am
