誤：
64pin：1.8v
62pin：3.3v
が接続されています。
正：
64pin：3.3v
62pin：1.8v
元パターンはこれだが...(^_^;)

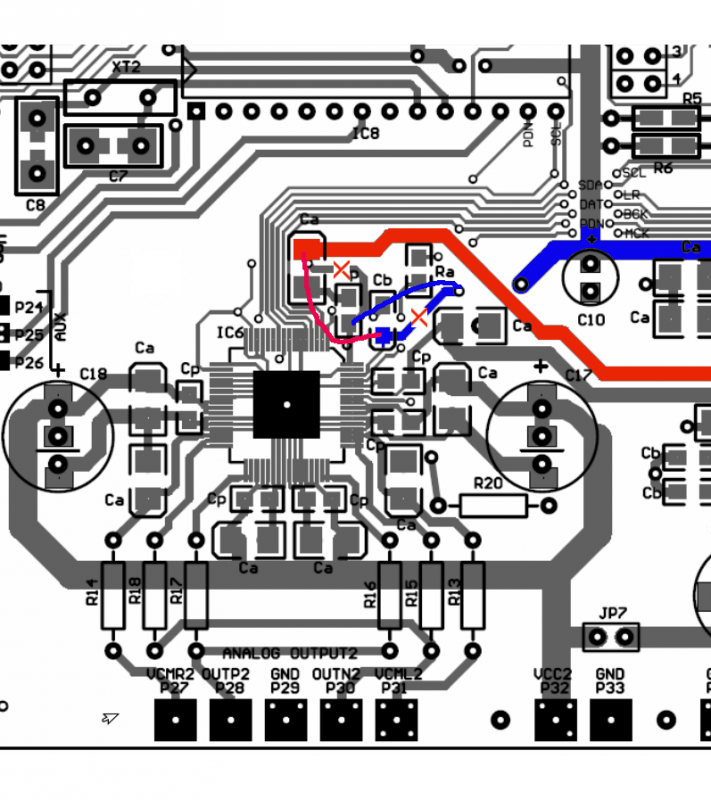

修正方法案：パターン4本を切断してジャンパーを4本飛ばせば良い様に思う。
※これはあくまでも管理人個人の考えであるので責任は持てません(笑)

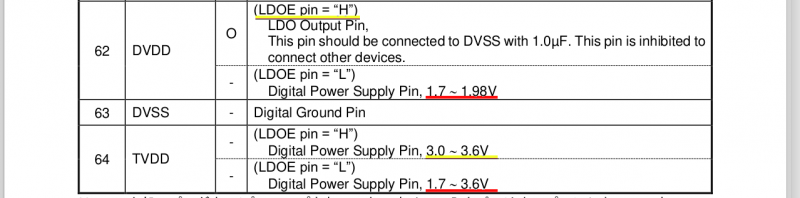

ちょっと気になるパラメーターが...

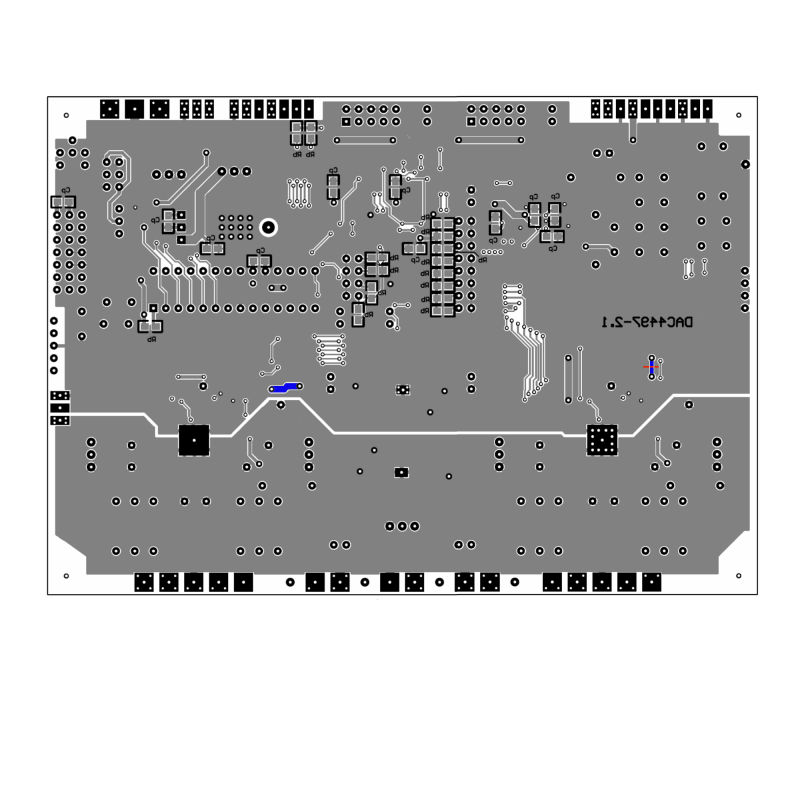

うーんパターン図見たら....DAC4497-2.1の電源パターンミス？
2017/11/5

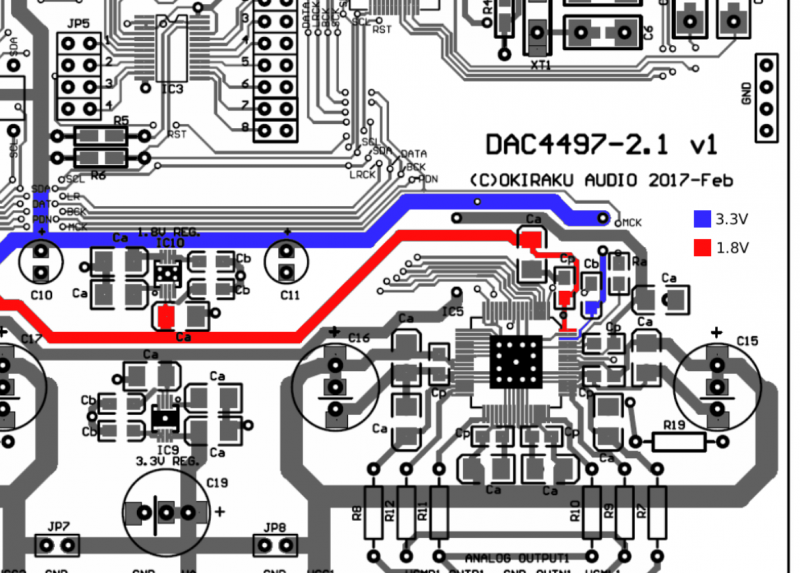

うーんパターン図見たら....DAC4497-2.1の電源パターンミスかも。
誤：
64pin：1.8v
62pin：3.3v
が接続されています。
正：
64pin：3.3v
62pin：1.8v
元パターンはこれだが...(^_^;)

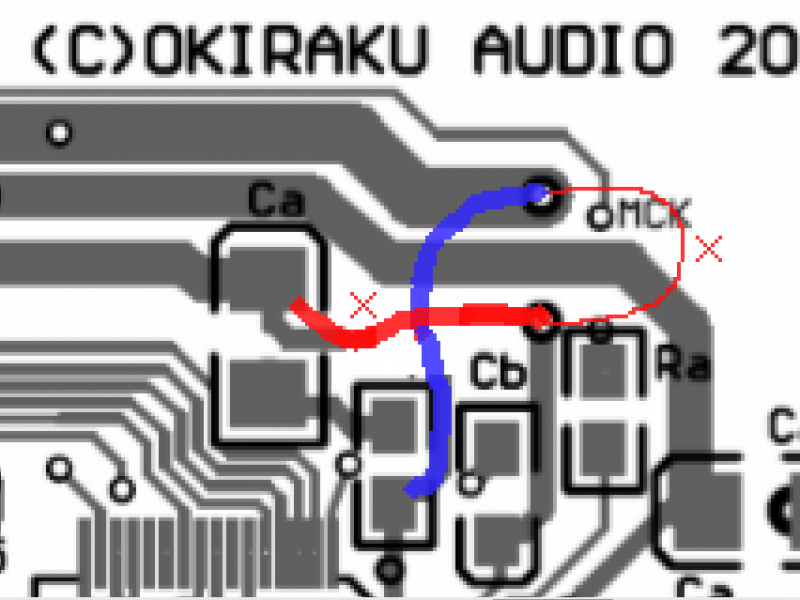

修正方法案：パターン4本を切断してジャンパーを4本飛ばせば良い様に思う。
※これはあくまでも管理人個人の考えであるので責任は持てません(笑)
ちょっと気になるパラメーターが...
誤：
64pin：1.8v
62pin：3.3v
が接続されています。
正：
64pin：3.3v
62pin：1.8v
元パターンはこれだが...(^_^;)
修正方法案：パターン4本を切断してジャンパーを4本飛ばせば良い様に思う。
※これはあくまでも管理人個人の考えであるので責任は持てません(笑)
ちょっと気になるパラメーターが...
— posted by くま at 12:06 am
Comment [2]
Y:
この記事に対するコメント・トラックバック [2件]
お気楽さんの掲示板に書き込みました,morimanと申します。
やはり、パターンが間違ってますよね。
私の場合、最初に3.3V系の電圧を供給するときに間違って、4.7Vほどをかけてしまってますので、壊れたのですかね？
1.8Vのレギュレーターを外して、64pinの電圧を観測すると3.3Vが出ています。
2. くま管理人 — 2017/11/05@21:58:46
morimanさんの書き込みを見て
本音は...
自分の基板DAC4497-2のパターンが気になって調べて見たという事です。
多分、私が考えた様な改修になりそうな気がしてます。(左右とも)
ちょっと残念ですよね。
