自作USBケ−ブル検査機

2017/3/5

カテゴリー »

ここ一週間で一番有益な工作物(^_^;)

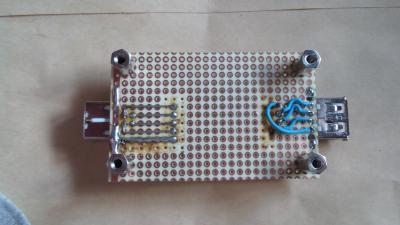

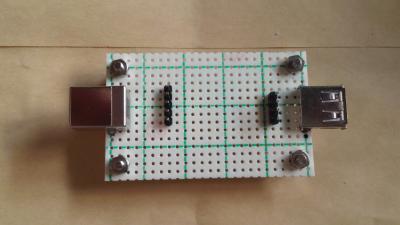

仕組みは簡単で向かい合うピンが導通していれば正常となるようにピンヘッダへ配線してある。
一ピン分が半端になっているのはGND分です。

DCIM0034

DCIM0033



— posted by くま at 12:32 pm
