/ Si5317&外部クロック用アドオン基板2AType 電流が多く流れて動作しない時...

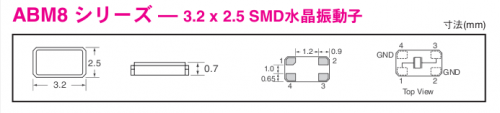

`XT3のクロックは、基板に印刷されている⃝印を左下に見て、横長方向に合わせます(上下が逆さまでも可)。
`−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
`クリスタル(水晶発振子)には極性がなく端子が対角に出ているから長手方向を合わせれば
`OKという事なんですね。
`32.6:500:113:0:0:Screenshot-8:left:1:1::
| Main | 30.5:500:281:0:0:DCIM0554:left:1:1::
`参考リンク:トロイダルトランス用基板15/25VA用(基板のみ)[PT25VAF-01]
`      http://www.audioworks.audio/product/132
»

Si5317&外部クロック用アドオン基板2AType 電流が多く流れて動作しない時...

この基板では何故か2012チップの両極のクリアランスが極端に狭いため
気がつかない間にショートしている事があります。
その時はあわてずに一個一個コンデンサーをはずして電源を入れて確認すれば
突き止められます。(笑)
私の場合、これにプラスで繋いでいた電源の容量が不足していました(^_^;)
この場合は電源投入後、しばらく待つとLCD画面が暗くなってマイコンが操作不能になります。

— posted by くま at 12:22 pm   pingTrackBack [0]
