768kHz/32Bit AK4490EQ DAC I2S/DSD input　基板パターンから必要電源を考える（１）

2016/1/5

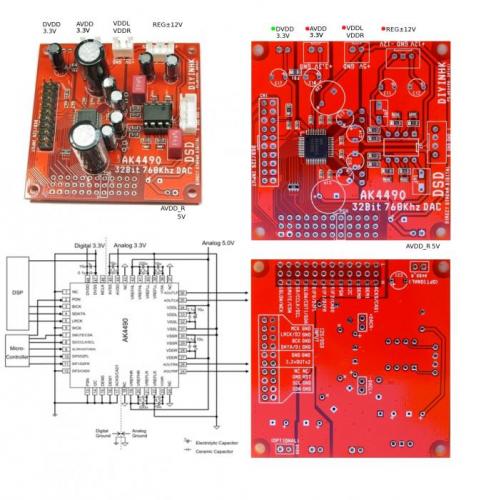

パターンを解析するとICのアナログ電源が左右独立で供給出来るようになっていたり

かなりマニアックだがアイソレートDDCで接続する場合で必要な電源としては

デジタル系：3.3V

アナログ系：3.3V

アナログ系：5.0V

アナログ系：±12.0V

-----------------------------------------------------------------------------------

For advance user only when AK4490 is used with isolated XMOS PCB:

1) To avoid click noise occurs during replug of USB cable,

remove FB1 and uses external 5v supply to CN3.

Please notes reversed polarity or over voltage can damage the xmos chip immediately.

1) USB ケーブルの抜き差し時に発生するノイズを避けるために、

FB1をはずしCN3へ外部5Vを供給しなさい。

メモ:極性の反転や過電圧でxmos はチップすぐに破損します。

※基板シルクでは3.3VとなっているがHPでは上記の様に5Vとなっている？

-----------------------------------------------------------------------------------

ak4490eq
