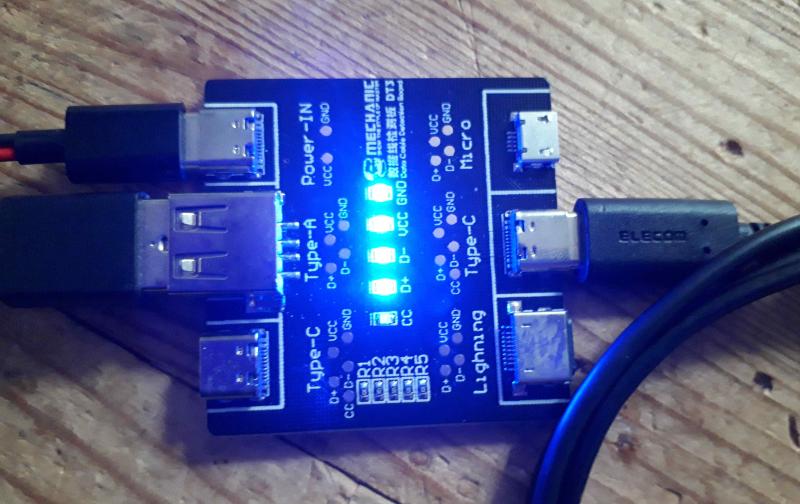

以前チェック用にアマゾンから購入していたテスト基板です。
一部シルク表示が間違っているのは流石チャイナクオリティー とほほ...
現状自分がやっている電源テストを一つ間違うと本体を破壊してしまう可能性大なので（汗）
画像はエレコム製の内部にCC抵抗無しのUSB-A〜USB-Cのケーブルです。
まぁ片側がA-typeだから当然なのか...
そのうち何でも有りの中国製で規格破りの万能USBケーブルとか出てくる期待感あり(笑)
色々ともがいて見てUSB-TypeCコネクターで5V/5Aという電力をRaspberryPi5へ供給するには
現状販売されている一般的な充電器やACアダプターでは無理！100円SHOPの廉価品では絶対ムリという事(笑)
例えばこのエレコム製のケーブル、A側に5V/5Aが供給可能な電源を接続してRaspberryPi5へ接続しても
CC設定が無いから電源すらONにならない。当たり前なのか？^^;
自分が調査した限りでは現状RaspberryPi5へ5V/5Aを供給するためにはまだ詳細が周知されていない？
CC抵抗設定 と eMarker-IC が必要ではないか？？と考えています。
(5V/5Aを可能にするCC抵抗値はネット上を探しても見つけられなかった)
誰か猛者が現れて純正ACアダプターのUSB-C部分を分解(破壊)して内部がどうなっているか？
画像をアップしてくれないかなぁとか(大笑)
(この画像の左上のUSB-Cコネクターはオヤイデから購入したものを使用しています。)
間違っていたら事故に繋がりますので各自で十分な確認をしてからUSB-Cコネクターは自作しないとダメですね。
オヤイデで発売されているこのコネクターはあくまでもsink側で
恐らく市販のUSB PD 初期のものに対応していると思います。
なのでこのコネクターをホスト側に接続してもネゴはされないという事ではないかと？？
-----------------------------------------------------------------------------------
注1 CC抵抗とは
たとえば 3.0A に設定する場合
Cプラグ内にVBUS-CC間に10kΩの抵抗が接続されています。
USBデバイス側に電源が3Aの供給能力があると認識される。
この抵抗値の抵抗をプラグ内に持つケーブルは
USB規格としては違反しているらしいです。
蛇足..オヤイデへの発注のついでに？

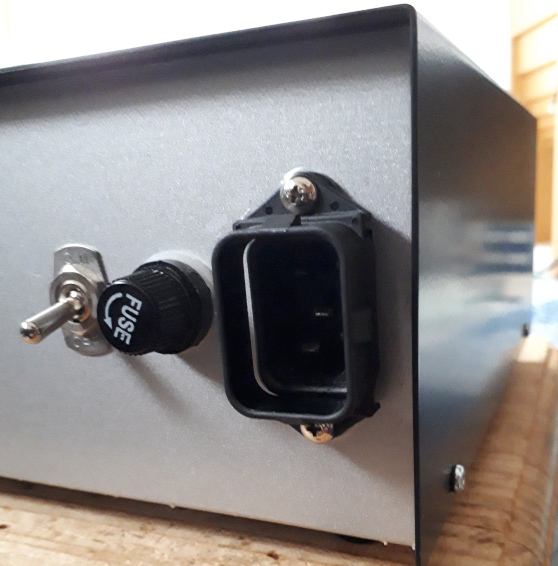

SHURUTER製プラグ4781IECは作りが良く気に入っていますが
通常の受け側では奥行きが足りずにガタが出て気になっていたので
4781IECコネクターシャーシ取り付け補強枠も購入しました。
(まぁ現在の流行りである極太コードは取り付け不可なのですが...)
