I2S差動信号受信基板はやなさん製である。
絶縁IC付きのためSRC基板側の電源は裏面に追加でジャンパーを飛ばしている。
このデジタルプリアンプ的なモノは良いと思われる電源基板をテストするためにも使用している。
斜め向こうにはデジタルチャンネルデバイダー基板が見える。
Renew SRC4137基板 メインシステムへ仮組み込み
2022/11/12

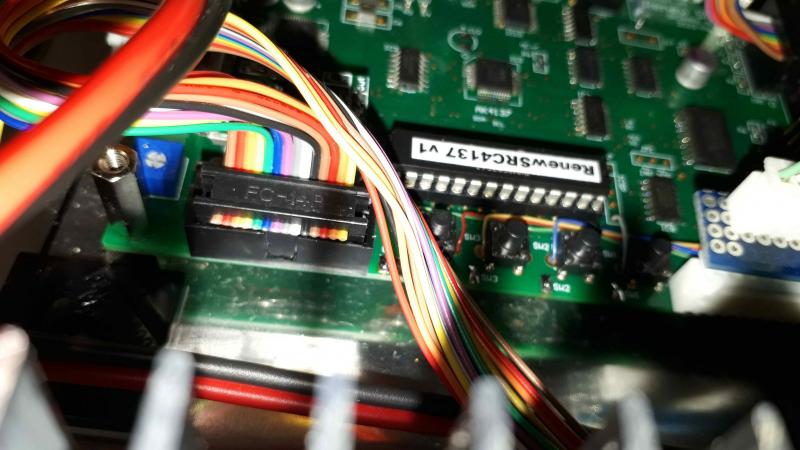

旧SRC4137基板の操作系に接続するためにコネクターを設置している。
I2S差動信号受信基板はやなさん製である。
絶縁IC付きのためSRC基板側の電源は裏面に追加でジャンパーを飛ばしている。
このデジタルプリアンプ的なモノは良いと思われる電源基板をテストするためにも使用している。
斜め向こうにはデジタルチャンネルデバイダー基板が見える。
I2S差動信号受信基板はやなさん製である。
絶縁IC付きのためSRC基板側の電源は裏面に追加でジャンパーを飛ばしている。
このデジタルプリアンプ的なモノは良いと思われる電源基板をテストするためにも使用している。
斜め向こうにはデジタルチャンネルデバイダー基板が見える。
— posted by くま at 03:24 pm
Renew SRC4137基板 B-Side
2022/11/10
I2S差号信号での送受信にはもちろん電源が必要になります。
なのでこの様な追加配線で3.3Vを供給出来るようにしてあります。
懲りない人なので(笑)例のフイルムコンをまぶしてあります(笑)
なのでこの様な追加配線で3.3Vを供給出来るようにしてあります。
懲りない人なので(笑)例のフイルムコンをまぶしてあります(笑)
— posted by くま at 04:33 pm
kit組立時に何時も悩むのでメモを！
2022/11/5

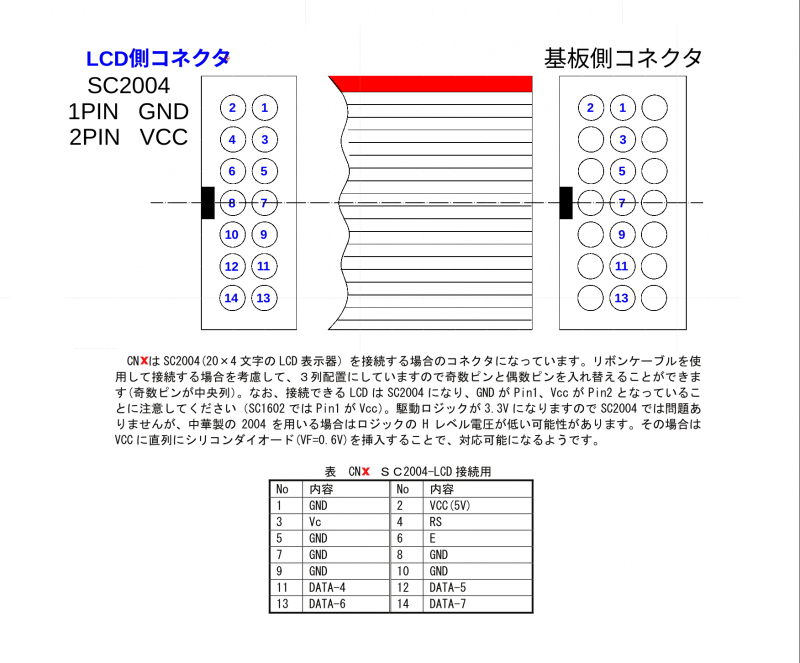

フラットケーブル接続時に度々間違えて高価なLCDを破損してしまうのは私です(笑)
上記基板が検討されている時に一番ピン側を間違えて差し込まない対策を
取りたい旨をお願いしていました。基板上のLCD周りには十分にスペースを取っていただき
目的を達する事が出来ました。
上記基板が検討されている時に一番ピン側を間違えて差し込まない対策を
取りたい旨をお願いしていました。基板上のLCD周りには十分にスペースを取っていただき
目的を達する事が出来ました。
— posted by くま at 11:47 am
Renew SRC4137 お気楽さんkitを入手
2022/11/3
お蔭様でRenew SRC4137基板を入手出来ました。
部品表と基板を確認しながら在庫部品を引当した後に
足りない部品を秋月通商へ発注しました。
最近は頭と目の衰えが激しいので
ゆっくり組み立てて行こうと思います(笑)
部品表と基板を確認しながら在庫部品を引当した後に
足りない部品を秋月通商へ発注しました。
最近は頭と目の衰えが激しいので
ゆっくり組み立てて行こうと思います(笑)
— posted by くま at 09:51 pm
