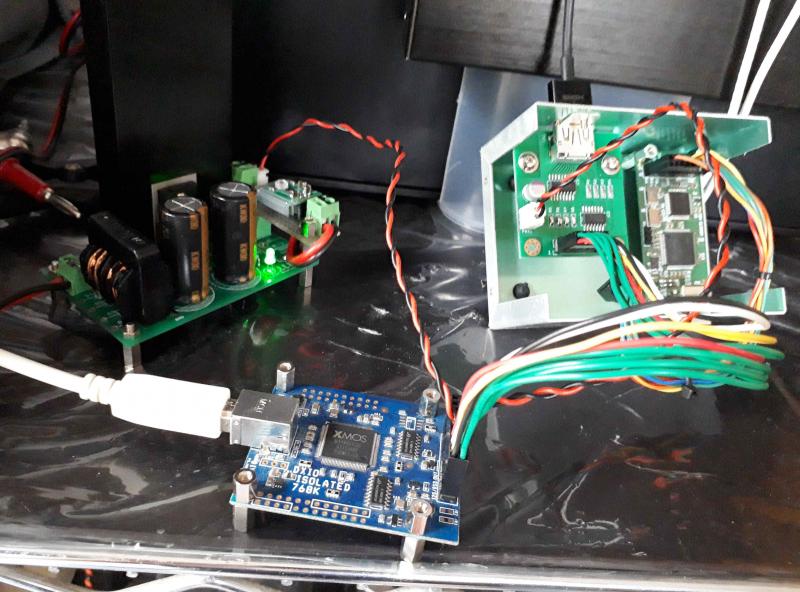

DDCのUSB電源からの切り離し(I2S送り出し側)専用ローノイズ別電源駆動
DCアロー基板にコモンモードノイズフィルターを追加してスイッチングアダプターでDCを供給
抵抗定数はすべてオリジナル。5.0Vを出力後やなさん三端子レギュレーター基板へ入れて3.3Vにして絶縁基板、I2S-HDMI基板へ供給。
平滑用電解コンデンサーは一応DC入力という事とコイルとの干渉があり容量を減らして小型化した。
※管理人はサンケン製オリジナルの方のSWトランジスタが好みです(笑)
一時間程聴いてみた。
高音域が少し乾いた感じなのでスパイス的なコンデンサーを追加、交換したい。
秋月通商の手数料が高価なので発注したい部材が5点程度にならないと勿体なくて発注が止まっている(笑)
久しぶりにXMOSの音を聴いたがやはりCombo384系とは音質に違いがある。
残念ながらクラシックを聴くにはCombo384系が合う様に感じる。
三時間経過かな...音が変わってきた。Keith Jarrett のピアノがクリアーだ！
追記：07/03
画像で見えているCombo384基板もDIYINHKで無料配布されている絶縁基板を取り付けてみると
音に派手さが出て好みに近づいた。こっちもイケる(笑)
参考リンク：http://kkuma.mydns.jp/ppBlog/index.php?UID=1508340070
